MODEL 3005A/3007A数字兆欧表 绝缘电阻测试仪
发布时间：2023-02-10 产品型号：MODEL 3005A 点击：143次
产品名称：MODEL 3005A/3007A数字兆欧表 绝缘电阻测试仪
厂商信息：长春乐镤科技有限公司
如果您对我们的产品感兴趣，可电话联系我们详谈。 咨询电话：18844183057
特征：

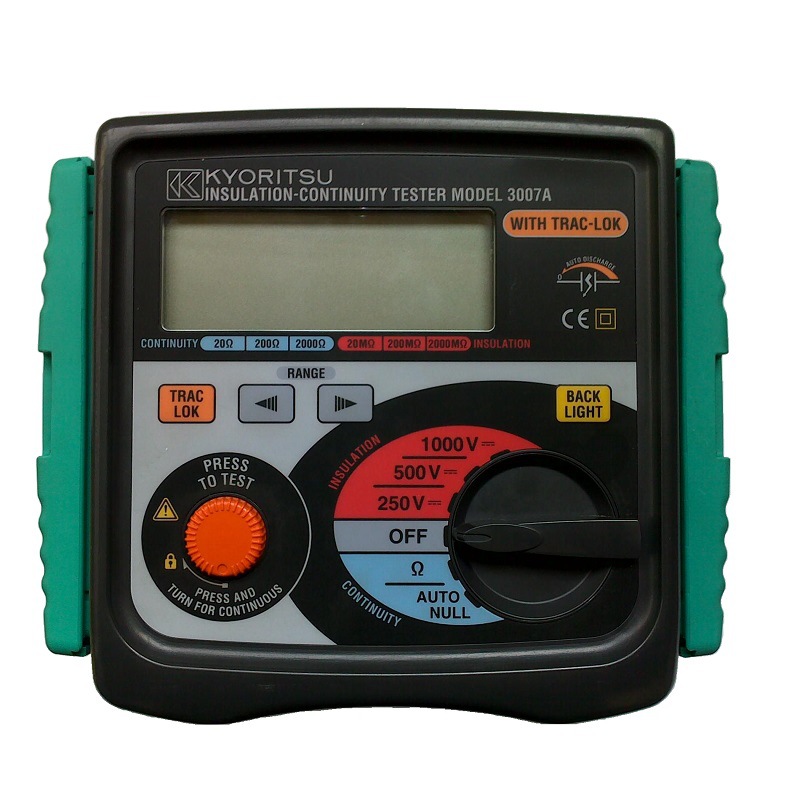

3005A/3007A 是微处理控制型绝缘导通测试仪。
● 国际安全规格
IEC61010-1 过电压 CAT III 300V 污染度 2
IEC61010-2-31（手持探棒安全规格）
● 显示屏的背光灯使工作人员可以在昏暗处操作。（仅 MODEL3007A）
● 条形图表显示测量结果。
● 肩带可允许工作人员双手操作。
● 带电回路的蜂鸣警示功能。
● 自动放电功能
测量绝缘电阻时，在测量后可以释放回路中所存储的电量。在电压条形图上可显示放电情况。
● 自动关机功能
为避免在测量后忘记关闭电源并延长电池使用量，最后测量结束后 10 分钟左右仪器将自动关机。 ● LOK 模式（仅 MODEL3007A）
为防止电池损耗，一旦到达稳定读数，将会自动消除测试电流。
技术规格
l 测试量程和精确度（23±5℃，相对湿度 45-75%）
绝缘电阻量程
测试电压 |
250V |
500V |
1000V |
||
测量范围
|
0~19.99 MΩ 0~199.9 MΩ 0~1999 MΩ
|
0~19.99 MΩ 0~199.9 MΩ 0~1999 MΩ
|
0~19.99MΩ 0~199.9MΩ 0~1999 MΩ
|
||
开路输出电压
|
250V DC +20% -0%
|
500V DC +20% -0%
|
1000V DC +20% -0%
|
||
输出电流 |
0.25 MΩ 时 1mA DC /分钟 |
0.5 MΩ 时 1mA DC /分钟 |
1 MΩ 时 1mA DC /分钟 |
||
输出短路电流 |
约 1.5 mA |
|
|
||
精 确 度
|
20 MΩ 200 MΩ |
±1.5%rdg±5dgt |
|||
2000 MΩ |
0~1GΩ |
±10%rdg±3dgt |
±3%rdg±3dgt |
||
1~2 GΩ |
|||||
导通电阻量程
量程
|
20Ω
|
200Ω
|
2000Ω
|
测量范围
|
0~19.99Ω
|
0~199.9Ω
|
0~1999Ω
|
开路电压
|
约 7~12V
|
||
短路电流0.2Ω~2Ω
|
200 mA /分钟
|
||
精确度
|
±1.5%rdg±5dgt
|
±1.5%rdg±3dgt
|
|
AC 电压显示 0~600V ±5%rdg±3dgt
l 测量标准数据（电源电压的中间值为 8V）
绝缘电阻量程：0.5 MΩ 时约 1000 次/分钟
导通电阻量程：1Ω 时约700 次/分钟
● 操作系统：双集成电路
● 显示：液晶显示屏（最大计数：1999），单位，标记，条形显示最大 30 个数（Ω 量程时最大20） ● 过量程显示：“OL”
● 采样率：约0.5~2.5 次/秒
● 操作温湿度：最大相对湿度 85%时，0℃~+40℃
● 储存温湿度：最大相对湿度 75%时，-20℃~+60℃
● 绝缘电阻： 50MΩ 以上 / 1000V DC ，电气回路和外箱间
● 耐电压：3700V AC/1 分钟，电气回路和外箱间
● 过载保护 绝缘电阻量程：1000V 量程 1200V（DC+AC p-p）/10 秒
500V 量程 600V（DC+AC p-p）/10 秒 250V 量程 300V（DC+AC p-p）/10 秒
导通量程： 20/200/2000Ω 量程 280V（DC+AC p-p）/10 秒（保险丝保护）
● 外形：185（L）×167（W）×89（D）mm
● 重量：990g（含电池）
● 电源：8 节 R6P，1.5VAA 或等量电源
● 自动关机：最后测量后约 10 分钟自动关机。消耗电流：75μA

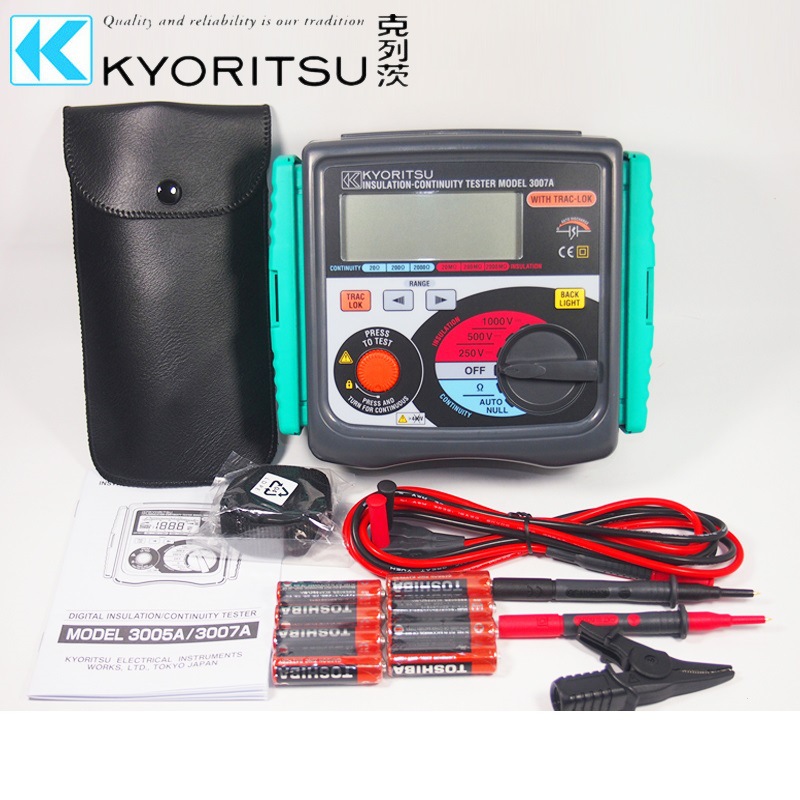

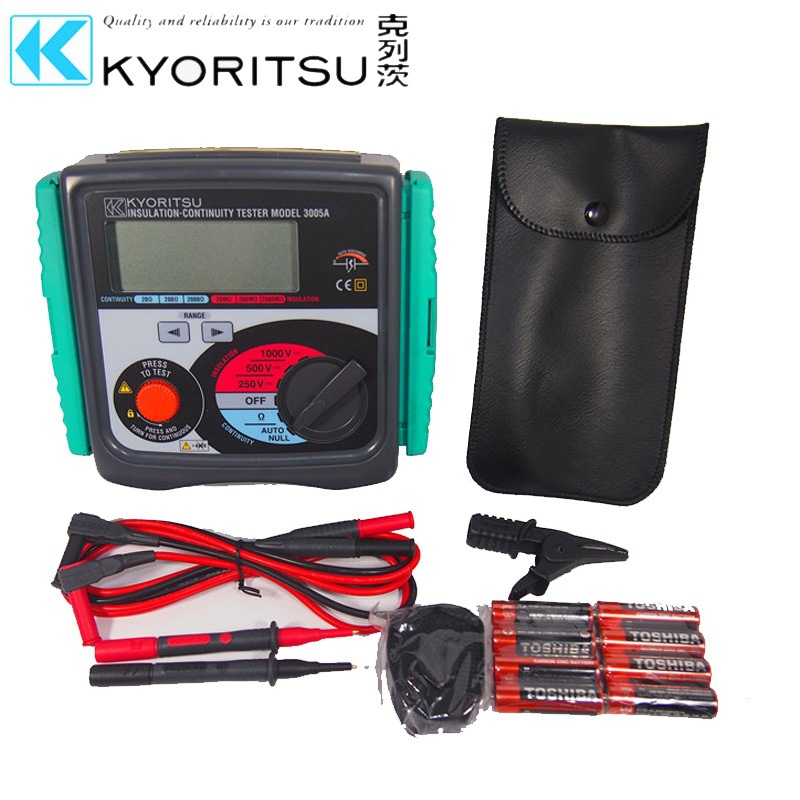

附件：
测试线 MODEL7122 1 组 肩带 1 根
测试探棒 1 个 电池（R6P） 8 节
使用说明书 1 本 备用保险丝 F600V/500mA 1 根
