YW系列气流式盐雾腐蚀试验箱是根据国际电工委员会IEC68-2—11基本试验Ka方法和国家标准GB242317-18电工电子产品基本环境试验规程试验Ka盐雾试验方法而设计的。符合国家标准GBl0587-89盐雾试验箱技术条件的要求。

YW系列气流式盐雾腐蚀试验箱适用于考核电工电子产品、军工产品、材料涂(镀)层的抗盐雾蚀能力以及相似保护层的工艺质量比较而采用的中性盐雾实验、醋酸盐雾试验、CASS试验等等。

结构

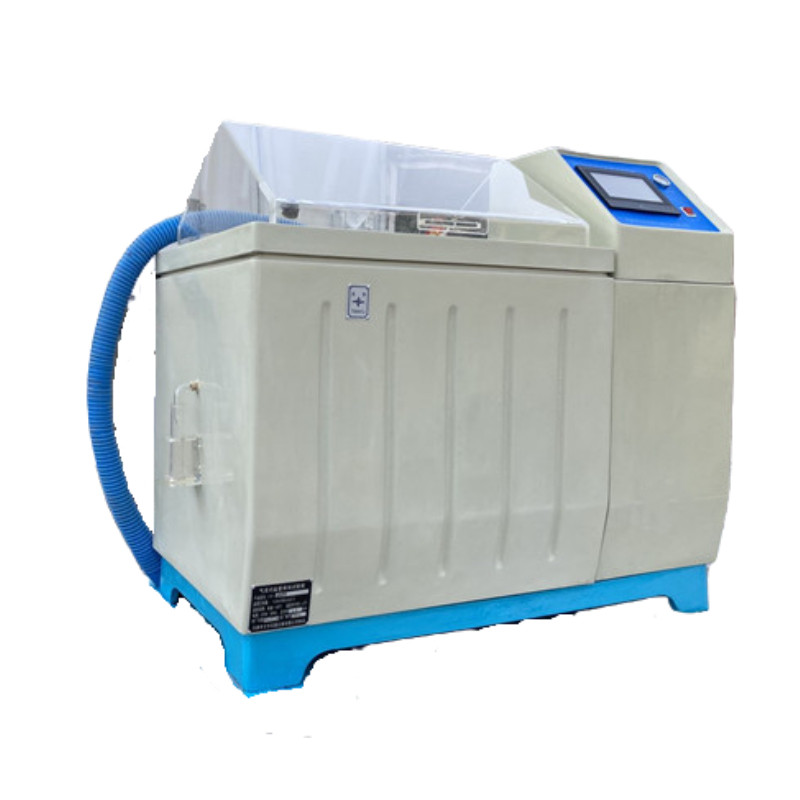

    本设备的工作室、外壳、侧箱均由玻璃钢制成，玻璃钢具有耐腐蚀性能好和机械强度高等特点。箱盖由全透明的有机玻璃制成。工作室内放置有机玻璃制成的喷雾塔、漏斗、压力平衡装置(泄水口)等。侧箱内装有空气过滤减压阀、电磁阀、空气饱和器、温度传感器、超温保护仪表、电器盘等等。由触摸屏控制工作室温度和空气饱和器温度，及控制器控制盐雾的喷停时间，该设备可以设定试验全过程的时间，时间到时自动切断加热和喷雾电源。

技术参数：

1、工作室尺寸：640*450*450mm(长*深*高)    YW-1802型

1000*640*500mm(长*深*高)  YW- 1804型

2、外型尺寸：1120*1070*1040mm(长*深*高)  YW- 1802型

             1555*1280*1250mm(长*深*高)  YW- 1804型

3、使用环境温度：15-35℃

4、工作室温度：室温-50℃

5、喷雾方式：气流式

6、喷雾时间选择：长期喷雾，周期喷雾、喷或停止时间任选。

7、盐雾沉降量：1-2mL／80cm²h

8、盐水消耗量：0.6-1.2L/8h,   1802型

               1.2-2.4L/8h ,  1804型

9、温度均匀性：不大于±2℃

10、温度波动性：不大于1℃

11、无油空气压缩机：压力>0.3Mpa，流量>2m³／h（用户自备）

12、电源；220V±10％  50Hz

13、加热功率：1.2kw

14、饱和器加热功率：0.3kw

15、总功率：1.5kw

功能特点：

1、箱体是由外壳和工作室组成，在外壳和工作室之间有一空气层。工作室加热器安装在底部的夹层之中，在相应之处外壳上有一长方孔，供安装、观察、检修使用。

2、喷雾塔

喷雾塔是用有机玻璃制成，内装有喷嘴，塔顶部有一可调升降的圆锥体。调节圆锥体高矮，以控制喷雾量多少。

3、试件放置

    本设备工作室装有16支两种不同的硬塑管，它架在置于工作室前后的试样架上，硬塑管可按一定的距离任意放置，其位置根据试样的大小及要求来凋节组合。

4、盐雾沉降量检测装置

    该装置在工作室内在试样架上安装的两个￠100毫米玻璃漏斗用以收集喷塔喷出的盐雾，并导出工作室至外壳上安装的玻璃量筒之中。

5、压力平衡、泄水装置

    该装置由泄水管和挡水帽组成，在工作室右下角安装，其出口在外壳后部。在泄水管上有一空心的挡水帽，它和外界常通。当试验时，工作室内压力通过该装置泄掉，试验结束后，需要泄水时，拧下挡水帽，即可泄水。泄水管的外伸端可用软管引到容器内。

    切记：软引管的高度，不得超过泄水口高度，且长度不得超过3米。

6、空气过滤减压阀（它在侧箱内）

    它的作用是将空气压缩机排出的压缩空气过滤，并能任意设定所需的压力。它的减压范围是0.01-0.14MPa。它的压力对盐雾沉降量起着主导作用。压力高盐雾沉降量则大，反之则小。所以根据盐雾沉降量的大小，来调节空气过滤减压阀的压力。

7、空气饱和器

  空气饱和器主体是由不锈钢制成，饱和器内装有加热器，该加热器由控温仪控温，其温度能任意调节和恒定。饱和器有液位显示，进出水嘴等。当饱和器需要补水时，在侧箱后下部，有一补(泄)水嘴，用户可用较管和漏斗向内补水。注意：补水应需关空气压缩机电源进行。

8、气源要求

本设备对配备的无油空气压缩机气源要求为：压力≥0.3Mpa，流量≥2m／h（用户自备），无油气源。当气源为非无油气源时，应安装滤油装置。
