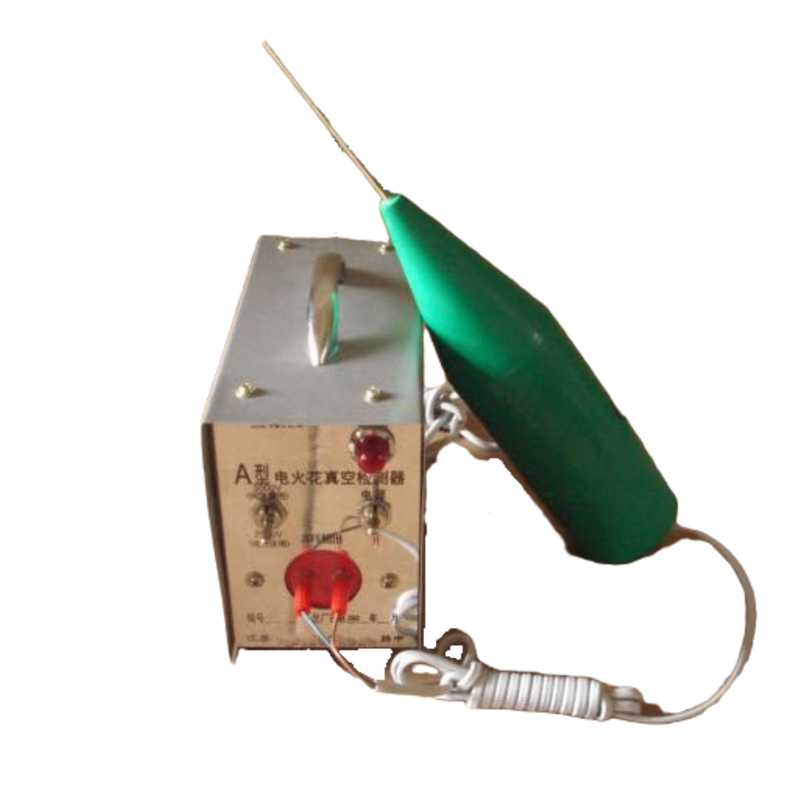

A型电火花真空检测器

一、概述

本产品由高压变压器和高频振荡发射器组成，利用高频电火花检测玻璃真空器件和玻璃系统的真空程度，适用于各种灯泡、电子管、阴极射线管、气体激光管，药用安瓶等生产过程的检验，亦能检测玻璃真空系统中漏气点。

二、主要性能

1、火花束长度：15~30mm。

2、工作时间：连续使用8小时

3、适用电源：~220V,±10%。

4、电源频率：50±3Hz。

5、耗电功率：不大于70W。

6、检测范围：200~10^-3托

三、工作原理

本产品利用高压变压器将220V交流电压升高到2500V或3000V,使发射器两电极间发生火花放电，产生高频电流，并将高频电流馈送至串联的谐振电路中，再经高频变压器升压到180~210KV,最后在尖端电极上放射出强力火花。

四、使用方法

使用前，先将高频发射器插头插到高压变压器的插座上，然后接通电源，在高频发射器弹簧电极上应有强烈火花跃出，并发出嘶嘶声即可使用，在检测玻璃仪器或灯泡时，玻璃器件内部的游离残余气体就发生电离现象，并由于气体性质不同而产生不同颜色的辉光，从辉光的强度和色彩来确定真空程度、若用本产品检测玻璃仪器漏气点时，将弹簧电极在玻璃面上来回移动，与电极接触之处有极亮白点发现，并有极大电纹发出，此白点处就是漏气点。

五、注意事项

1、使用时金属物件不得接近高频振荡发射器的圆锥形部分，否则有强烈火花电弧跃出，会将高频升压器线图烧坏。

2、在测试玻璃器件时，必须来回移动，勿使停留时间超过五秒钟以上，以免火花将玻璃击穿。

3、使用时一般情况将变压器铁壳上的电压变换开关按在2500V档，已足够正常使用，可连续使用8小时。如在试电电压低于200V时，或被测玻璃器件玻璃壁较厚，可将电压变换开关按在3000V档，使输出电压上升，火花相应增长。

4、遇有故障时，必须切断电源、待电容放电后，才能检查，更不能在高压下带电检修，以保障生命安全。

5、火花放电的两对电极的极间距离能改变高频电极火花的长度，但在出厂时已调整好，不宜随便调整。
