CD-6725智能地下管线探测仪是一套高性能地下金属管线探测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行唯一性鉴别，以及管道绝缘破损和部分类型电缆故障的查找。

功能特点

罗盘和方向显示：直观显示管线位置和左右方向。

跟踪正误提示：电流方向测量，跟踪正误提示，排除临线干扰（部分频率）。

深度和电流测量，可显示信号强度历史曲线。

全数字化高精度采样处理：稳定可靠，超高灵敏度，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。

运行电缆探测：高性能发射卡钳，最大程度向运行电缆耦合输出信号。

电缆/管线鉴别：柔性卡钳（选配件）方便易用，明确给出鉴别结果；听诊器（选配件）可在不方便使用卡钳时使用。

接地故障查找：升压器（选配件）可将最大输出电压提升至1000V，使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。

多种探测频率：主动探测和被动探测。

发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。

内置可拆卸大容量锂离子电池，欠压自动关机，长时间无操作自动关机。

机壳美观坚固、质轻便携。

技术指标

发射机：

1. 输出方式：直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配）。

2. 输出频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

3. 输出功率：最大10W，10档可调，全自动实时阻抗匹配。

4. 直连输出电压：最高150Vpp。

5. 过载和短路保护。

6. 人机界面：320×240点阵液晶显示器。

7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。

接收机：

1. 输入方式：内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)。

2. 接收频率：

主动探测频率：640Hz、1280Hz、10kHz、33kHz、82kHz、197kHz。

工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。

射频被动探测频段：中心频率分别为10kHz、33kHz、82kHz。

3. 管线探测模式：宽峰法、窄峰法、音谷法。

4. 电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。

5. 人机界面：320×240点阵液晶显示器。

6. 内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。

其他：

1. 体积：发射机280×220×90mm，接收机680×120×277mm。

2. 质量：发射机2.3kg，接收机2.0kg。

3. 充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。

4. 使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。

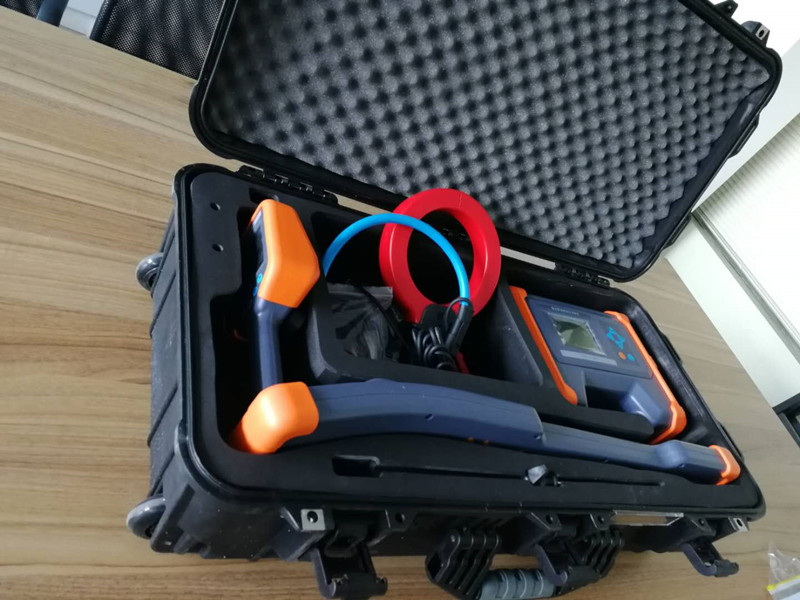

标准配置：

1. 智能管线探测仪发射机  1个

2. 智能管线探测仪接收机  1个

3. 发射机直连输出线缆  1根

4. 接地钎  2根

5. 接地延长线  1根

6. 充电器 ，标配两只，发射机接收机可单独充电

选配件：

1.接收机附件连接线缆  1根

2.发射机附件输出线缆  1根

3.发射卡钳  1个

4.接收柔性卡钳  1个

5.查障升压器 1台

6.查障A字架  1个

7.微型听诊器  1个

8.长杆听诊器  1个

9.长杆听诊器探测杆  1根
