TS5520T智能台区线路识别仪是一种全数字化、多功能、智能化的识别仪，有主机和分机之分。主要用于电能表所属变压器台区的识别判定和电能表所处相别的识别，主分机应用载波技术进行识别，快捷识别各类台区（线路复杂、台区相临交叉、资料不全）的用户资料，为实现台区精细化管理及降耗减损提供准确的基础数据。

型号说明 ：

>TS5520T：分机Z01型，识别台区、分支开关、开关箱、以及用户端的相别；
>TS5520T-1：分机Z02型，识别台区、用户端的相别，主机测量交流电压幅值、相位、频率、2-31次电压谐波含量、谐波幅值，直方图；
>TS5520T-2：分机Z02型，识别台区、用户端的相别。

产品用途 ：

1. 测量变压器台区范围；
2. 台区分支开关、开关箱测量；
3. 用户端相别测量。

 主要特点 ：

1. 采用工频载波技术方式，通过工频过零点短暂增加低频载波信号，改变工频波形信号，在远端通过数字信号处理还原解调波形， 主机在台区内发送信号，分机接收信号。主分机采用单向低频传输，通信距离远，抗干扰能力强，相邻台区不串扰。可准确、可靠识别用户所属台区和相别；

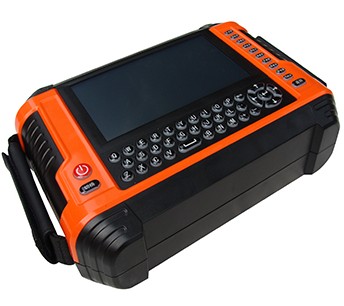

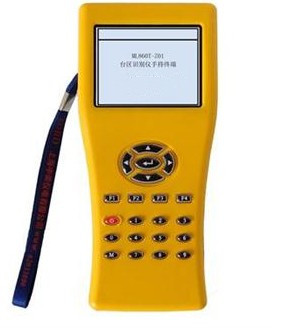

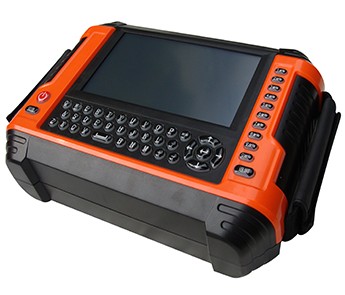

2. 主机采用7寸彩色触摸屏，分机采用2.4寸彩色液晶显示屏，主分机均为中文，图形显示；
3. 主分机均采用一键式操作，使用方便、操作简单；
4. 主机可存储5000组数据，分机可存储500组数据；
5. 主机具有参数测量功能：测量交流电压幅值、频率、电压相位；
6. 主机具有电压波形显示，三相电压32次以下谐波含量、谐波幅值，直方图；
7. 在台区间的串扰更微弱，在实际的测试中，看不到台区间的串扰信号；
8. 记忆设置,设置好工作模式后，关机再开机直接进入此工作模式；
9. 操作简便，分机只需设置分机号、信道，主机只需设置主机号、工作模式即可，即可自动测量；
10. 可以识别台区、分支开关、开关箱、以及用户端的相别,彻底查清电力线走向；
11. 多种电源选择，端子220V交流电源、外接交流电源、电池供电；
12. 多种工作配置方式,在一个台区，最小配置为1台主机1台分机，可同时工作的主机最多3台，分机8台，可同时检查的开关为24个；
13. 扩展功能：主机选配电流钳测量电流、功率、功率因数，电流谐波测量。

技术指标：

 1. 主机

2. 分机

3. 载波通信参数

标准配置：

主机1台
分机1台
专用测试线 2套
电流互感器 1套
电源线2条
使用说明书  1份
出厂合格证/保修卡1份
便携包1个
