双钳相位伏安表
发布时间：2023-01-31 产品型号：SMG2000E 点击：587次
产品型号：SMG2000E
产品名称：双钳相位伏安表
厂商信息：长春乐镤科技有限公司
如果您对我们的产品感兴趣，可电话联系我们详谈。 咨询电话：18844183057
产品名称：双钳相位伏安表
厂商信息：长春乐镤科技有限公司
如果您对我们的产品感兴趣，可电话联系我们详谈。 咨询电话：18844183057

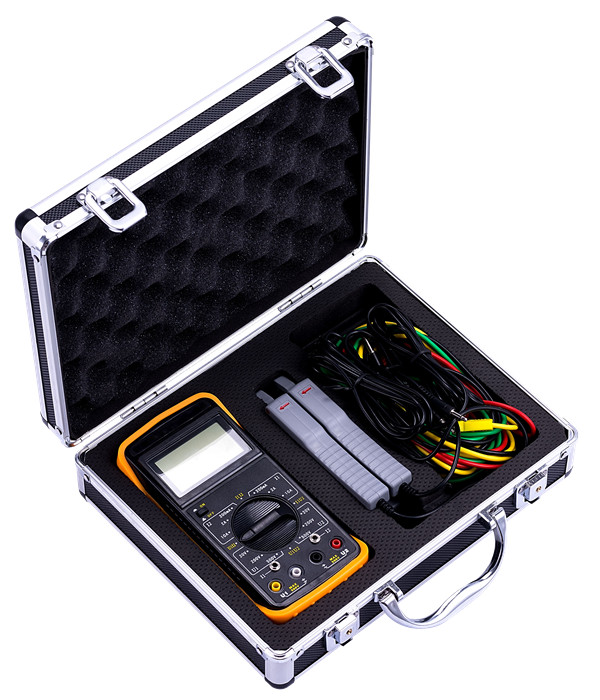

SMG2000E数字双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。 仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
基本误差
| 环境温度 | （23±5）℃ |
| 环境湿度 | （45～75）% RH |
| 被测信号波形 | 正弦波、β=0.02 |
| 被测信号频率 | （50±0.2）Hz |
| 被测载流导线在钳口中的位置 | 任意 |
| 测量相位时被测信号幅值范围 | 100～220V、0.5A～1.5A |
| 外参比频率电磁场干扰 | 应避免 |
| 量限 | 分辨率 | 基本误差极限 |
| 20V | 0.01V | ±（0.3%读数+0.2%量程） |
| 200V | 0.1V | |
| 500V | 1V |
| 量限 | 分辨率 | 基本误差极限 |
| 200mA | 0.1mA | ±（0.3%读数+0.2%量程） |
| 2A | 1mA | |
| 10A | 10mA |
| 范围 | 分辨率 | 基本误差 |
| 0～360° | 1° | ±3° |
工作误差
| 环境温度 | （0～40）℃ |
| 环境湿度 | （20～80）% RH |
| 被测信号波形 | 正弦波、β=0.05 |
| 被测信号频率 | （50±0.5）Hz |
| 被测载流导线在钳口中的位置 | 任意 |
| 测量相位时被测信号幅值范围 | 测 U1-U2 相位时：30V～500V； 测 I1-I2 相位时：10mA～10.00A； 测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A |
| 外参比频率电磁场干扰 | 应避免 |
其他技术特性
| 显示位数 | 三位半 |
| 采样速率 | 3次/秒 |
| 电源 | 单个 9V 迭层电池、电源电流小于5mA |
| 外形尺寸 | 表壳尺寸：192mm×95mm×55mm ；钳壳尺寸：140mm×42mm×20mm ；钳口尺寸：Φ7mm×9mm |
| 重量 | 表体：280g； 测量钳：2×200g |
| 储存条件 | 温度：－10℃～50℃ |
