双钳相位伏安表
发布时间：2023-01-31 产品型号：SMG2000B 点击：584次
产品名称：双钳相位伏安表
厂商信息：长春乐镤科技有限公司
如果您对我们的产品感兴趣，可电话联系我们详谈。 咨询电话：18844183057

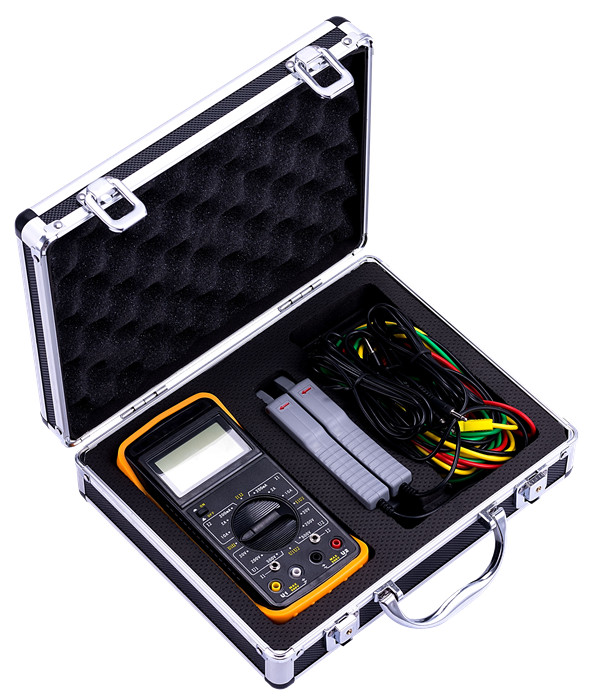

SMG2000B双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示屏采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。 仪表外壳采用工程绝缘材料，另配橡皮防振保护套，安全、可靠。
基本误差
参比工作条件：
环境温度 |
（23±5）℃ |
环境湿度 |
（45～75）% RH |
被测信号波形 |
正弦波、β=0.02 |
被测信号频率 |
（50±0.2）Hz |
被测载流导线在钳口中的位置 |
任意 |
测量相位时被测信号幅值范围 |
100～220V、0.5A～1.5A |
外参比频率电磁场干扰 |
应避免 |
基本误差极限：
1、交流电压测量误差（输入阻抗：各量限均为2MΩ）
量限 |
分辨率 |
基本误差极限 |
20V |
0.01V |
±（1.0%RD+2） |
200V |
0.1V |
|
500V |
1V |
2、交流电流测量误差
量限 |
分辨率 |
基本误差极限 |
20mA |
0.1mA |
±（1.0%RD+2） |
2A |
1mA |
|
10A |
10mA |
3、工频相位测量误差（测U1-U2相位时电压输入回路阻抗：40kΩ）
范围 |
分辨率 |
基本误差 |
0～360° |
1° |
±3° |
|
|
工作误差
额定工作条件
环境温度 |
（0～40）℃ |
环境湿度 |
（20～80）% RH |
被测信号波形 |
正弦波、β=0.05 |
被测信号频率 |
（50±0.5）Hz |
被测载流导线在钳口中的位置 |
任意 |
测量相位时被测信号幅值范围 |
测 U1-U2 相位时：30V～500V； 测 I1-I2 相位时：10mA～10.00A； 测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A |
其他技术特性
显示位数 |
三位半 |
采样速率 |
3次/秒 |
电源 |
单个 9V 迭层电池、电源电流小于5mA |
外形尺寸 |
表壳尺寸：192mm×95mm×55mm ；钳壳尺寸：140mm×42mm×20mm ；钳口尺寸：Φ7mm×9mm |
重量 |
表体：280g； 测量钳：2×200g |
储存条件 |
温度：－10℃～50℃ |
