F1449电力终端通信端口检测仪使用说明
发布时间：2018-02-09 来源：长春乐镤科技有限公司 点击：2158次本仪器具有体积小、重量轻、功能齐全、使用维护方便等优点。是从事于电能表检测、维护及负控终端安装调试的必备工具。
主要功能及特点
1. TFT真彩色汉字液晶显示，图形化操作界面，智能帮助系统。
2. 485通讯接口支持多种通讯协议可对多功能电能表485接口通讯功能进行检测。
3. 具有调制式和非调制式两种红外通讯接口，可对多功能电能表红外通讯功能进行检测。
4. 支持波特率300-19200。
5. 可模拟输出国标规约的电能表主要电能数据供电力负荷管理终端或其他自动抄表系统（AMR）使用，来检测其485通讯端口是否正常。
6. 使用双机可进行485通讯线路的误码率测试。
7. 对国标和兰吉尔电能表能自动侦测其表地址和通信波特率。
8. 可内置GPS模块对电能表的系统时钟进行对时并可记录电表地理信息（扩展功能）。
9. 可扩展载波通信模块，用以检测载波电能表的通信功能（扩展功能）。
10. 配置后台管理软件，本仪器可做抄表器使用（扩展功能）。
11. 超长工作时间，采用智能电源管理系统和新型高容量长寿命锂电池，保证仪器工作20小时以上。
一、 面板

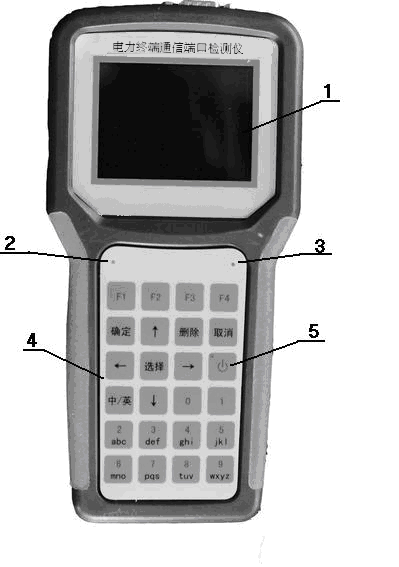

面板布置如图1、2、3所示：
图1 面板
图2上侧板
图3下侧板
1. 液晶显示器；
2. 发送指示灯；
3. 接收指示灯；
4. 输入键盘；
5. 开关机键及电源指示灯；
6. DB9通信接口；
7. 红外通信端口；
8. USB接口；
9. 电池充电电源插座；
10. 备用关机按钮口；
主菜单
主菜单（如图7）是本仪器的主控室，需要什么功能只要按下相应的图标即可。一般来说相应功能模块完成任务后都回到主菜单。仪器退出开机欢迎画面（图4）后直接进入。
图7 主菜单
通信参数设置
在主菜单下，按参数设置键可进入测试参数设置界面，如图8所示：
图8通信参数设置
参数含义
1) 通信方式:
通信端口可选择485通信、调制红外、非调制红外和RS232。
2) 通信协议：
支持的协议有：DL645（97）、DL645（07）、兰吉尔电表、ABB电表、和红相MK6
3) 通信地址
在通信检测状态下输入被抄表的通信地址；
在协议模拟状态下输入模拟表的通信地址。
4) 通信密码
输入电表通信密码。
5) 通信速率
选择通信波特率。
6) 485匹配电阻
在RS485通信时为了保证通信的可靠性一般在通信线路的末端加120欧姆的平衡电阻。如果通信线路已有平衡电阻，不要选择。
7) 测试编号
最大输入的位数38位。
8) 线路编号
最大输入的位数30位。
9) 用户名称
可输入最大长度46字节，即23个汉字或46个字符。
10) 用户地址
可输入最大长度46字节，即23个汉字或46个字符。
11) 自动关机
为了节省电能可设置一段时间不操作仪器自动关机。输入为0时，取消自动关机功能。
自动检测
本机可对645协议和兰吉尔电表自动检测其通信地址和通信速率的功能。选择好通信方式和通信协议，按F1键即可。
